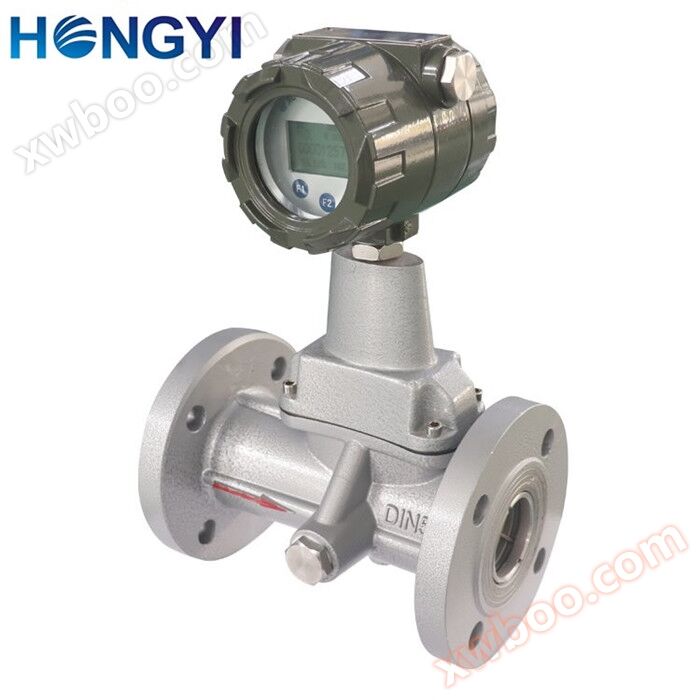

Đồng hồ đo lưu lượng hydro kiểu xoáy HY-LUGB đo lưu lượng thể tích của khí, hơi hoặc chất lỏng, lưu lượng thể tích của điều kiện tiêu chuẩn hoặc lưu lượng khối theo nguyên tắc xoáy Karman. Và có thể được sử dụng như một máy phát lưu lượng trong các ứng dụng và hệ thống điều khiển tự động.

Chi tiết sản phẩm

Tổng quan

Thiết bị này sử dụng công nghệ vi sai tiên tiến, kết hợp với các biện pháp cách ly, che chắn và lọc, khắc phục các vấn đề như khả năng chống động đất kém, nhiễu tín hiệu nhỏ của các sản phẩm tương tự, và sử dụng công nghệ đóng gói cảm biến đặc biệt và các biện pháp bảo vệ để đảm bảo độ tin cậy của sản phẩm. Sản phẩm có hai hình thức cơ bản và hợp chất, loại cơ bản đo tín hiệu lưu lượng duy nhất, loại hợp chất có thể thống nhất nhận ra đo nhiệt độ, áp suất và lưu lượng. Mỗi hình thức có cấu trúc phân mảnh, tích hợp để phù hợp với các môi trường lắp đặt khác nhau.

nguyên lý hoạt động

Đồng hồ đo lưu lượng hydro kiểu xoáy HY-LUGB đặt bộ tạo xoáy kiểu cột tam giác trong chất lỏng, sau đó luân phiên tạo ra các vòng xoáy thường xuyên từ cả hai bên của bộ tạo xoáy, được gọi là vòng xoáy Carmen, như thể hiện trong Hình 1, các vòng xoáy được liệt kê theo thứ tự không đối xứng ở hạ lưu của bộ tạo xoáy.

Đặt tần số xảy ra của xoáy là f, tốc độ dòng chảy trung bình của môi trường được đo là, chiều rộng bề mặt đón của xoáy là d và đường kính bề mặt là D, bạn có thể nhận được các loại quan hệ sau:

f = SrV1 / d = SrV / md

Công thức V1 trung bình - tốc độ dòng chảy trung bình ở cả hai bên của cơ thể tạo xoáy, m/s；

Sr - Số Strauhar;

m - Tỷ lệ diện tích cung trên cả hai mặt của cơ thể tạo xoáy và diện tích mặt cắt ngang của đường ống

Dòng chảy khối lượng trong đường ống qv là

qv = πD2V / 4 = πD2mdf / 4Sr

K = f / qv = [πD2md / 4Sr] -1

Công thức K - Hệ số đo lưu lượng kế, số xung/m3 (P/m3).

K liên quan đến số Strauhar, ngoài việc liên quan đến kích thước hình học của cơ thể tạo xoáy, đường ống. Số Strauhar là một tham số không thứ nguyên, liên quan đến hình dạng của xoáy và số Reynolds,

Đồng hồ đo lưu lượng đường xoáy Mối quan hệ giữa số Stroha và số Reynolds

Trong phạm vi Red=2 × 104~7 × 106, Sr có thể được coi là hằng số, đây là phạm vi hoạt động bình thường của đồng hồ. Khi đo lưu lượng khí, tốc độ dòng chảy của VSF được tính là

Loại qVn, qV - lưu lượng khối lượng ở trạng thái tiêu chuẩn (0oC hoặc 20oC, 101.325kPa) và điều kiện làm việc tương ứng, m3/h；

Pn, P - áp suất tuyệt đối trong điều kiện tiêu chuẩn và điều kiện làm việc tương ứng, Pa；

Tn, T - nhiệt độ nhiệt động lực học trong điều kiện tiêu chuẩn và điều kiện làm việc tương ứng, K；

Zn, Z - hệ số nén khí ở trạng thái tiêu chuẩn và điều kiện làm việc tương ứng.

Như có thể nhìn thấy từ trên, tín hiệu tần số xung đầu ra VSF không bị ảnh hưởng bởi sự thay đổi vật chất và thành phần của chất lỏng, có nghĩa là hệ số thiết bị trong một phạm vi số Reynolds nhất định chỉ liên quan đến kích thước hình dạng của xoáy và ống. Tuy nhiên, như lưu lượng kế trong cân bằng vật liệu và đo năng lượng cần phát hiện lưu lượng khối, tại thời điểm này tín hiệu đầu ra của lưu lượng kế nên đồng thời theo dõi lưu lượng thể tích và mật độ chất lỏng, chất lỏng và các thành phần của đo lưu lượng vẫn có ảnh hưởng trực tiếp.

Tính năng sản phẩm

1, không có bộ phận di chuyển, ổn định lâu dài, cấu trúc đơn giản và dễ dàng để cài đặt và bảo trì

2, đầu ra cảm biến là tần số xung, tần số của nó và dòng chảy thực tế của chất lỏng được đo là tuyến tính, điểm không trôi, hiệu suất rất ổn định, hình thức cấu trúc đa dạng, có dạng cảm biến lưu lượng cắm ống

Độ chính xác cao, thường là độ chính xác đo của chất lỏng ± 1%; Độ chính xác đo khí ± 1,5%

4, Phạm vi đo rộng, trong phạm vi 2 × 10⁴~7 × 10⁶ của Renault, lên đến 1: 20

5, tổn thất áp suất nhỏ (khoảng 1/4~1/2 đồng hồ đo lưu lượng tấm lỗ), thuộc về dụng cụ lưu lượng tiết kiệm năng lượng

6. Phương pháp lắp đặt linh hoạt, khác nhau theo đường ống quy trình tại chỗ, có thể được cài đặt theo chiều ngang, dọc và góc nghiêng khác nhau

7. Sử dụng mạch khử nhiễu và đầu cảm biến chống rung, nó có hiệu suất chống rung môi trường nhất định

8. Sử dụng công nghệ máy vi tính nguyên khối tiêu thụ điện năng cực thấp, 1 pin lithium 3V10AH có thể được sử dụng trong hơn 5 năm

9, bằng phần mềm để điều chỉnh hệ số đo phi tuyến tính, cải thiện độ chính xác của phép đo

10, Sử dụng EEPROM để bảo vệ dòng tích lũy để giảm điện, thời gian bảo vệ lớn hơn 10 năm

Thông số kỹ thuật

Tiêu chuẩn thực hiện	Cảm biến dòng xoáy (JB/T9249-1999)
Đường kính danh nghĩa (mm)	15, 25, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, (200~1000 chèn)
Áp suất danh nghĩa (MPa)	1.6MPa, 2.5Mpa, 4.0Mpa (những người khác có thể được tùy chỉnh)
Điều kiện sử dụng	Nhiệt độ trung bình: -40 ℃ -+250 ℃, -40 ℃ -+350 ℃ Nhiệt độ môi trường: -20 ℃ -+60 ℃ Độ ẩm tương đối: 5% -90% Áp suất khí quyển: 86kpa-106kpa
Chức năng tín hiệu đầu ra	Tín hiệu xung, 4-20mA
Chức năng xuất thông tin liên lạc	Đầu ra RS485, giao thức HART
Độ chính xác	Chất lỏng: ± 1%; Khí hoặc hơi nước: ± 1,5%, ± 1%
Phạm vi	1：10； 1：15； 1：20
Điện áp cung cấp	A. Nguồn điện bên ngoài:+24VDC ± 15%, Ripple ≤ ± 5%, thích hợp cho đầu ra 4-20mA, đầu ra xung, RS485, v.v. B. Nguồn điện bên trong: 1 bộ pin lithium 3.0V10AH, tất cả đều hoạt động bình thường ở điện áp pin 2.0-3.0V
tín hiệu đầu ra	Xung sóng vuông (không bao gồm loại chạy bằng pin): mức cao ≥5V, mức thấp ≤1V; dòng điện: 4~20mA
Hệ số mất áp suất	Phù hợp với tiêu chuẩn JB/T9249 Cd ≤2.4
Dấu hiệu chống cháy nổ	Loại an toàn: Exia Ⅱ CT2-T5, Loại cách ly nổ: Exia Ⅱ CT2-T5
Cấp bảo vệ	Loại thường IP65
Phương tiện áp dụng	Khí, chất lỏng, hơi nước
Khoảng cách truyền	Loại đầu ra xung ba dây: ≤300m, loại đầu ra hiện tại tiêu chuẩn hai dây (4~20mA): điện trở tải ≤750 Ω
