Máy mài đặc biệt cho vòng lăn

Chủ yếu được sử dụng để sản xuất dây tốc độ cao cacbua vonfram cacbua cuộn vòng, con lăn composite, tốc độ cao thép cuộn vòng ngoài và R lỗ rãnh làm thô mài, bán hoàn thiện mài, hoàn thiện mài và không có tia lửa mài chế biến mài khác. Sử dụng bánh xe mài kim cương hình thành để mài loại lỗ, vòng tròn bên ngoài của vòng cuộn cacbua, trong khi điều khiển CNC có thể nhận ra góc tròn R hồ quang của lỗ khoan của loại lỗ mài gia công nội suy CNC.

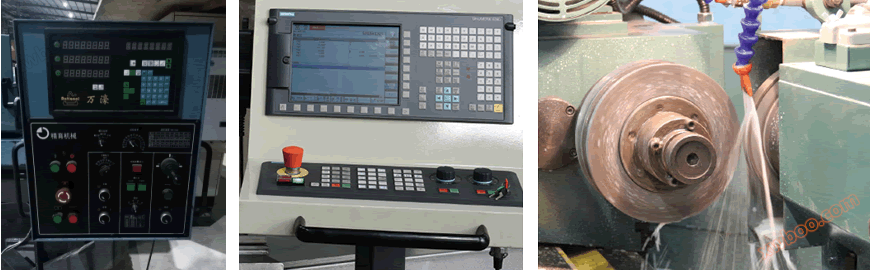

Máy điều khiển chương trình sử dụng bộ điều khiển chương trình PLC, tương ứng để điều khiển bộ nạp khung bánh xe và chuyển động của bàn làm việc. Vị trí của khung bánh xe và bàn làm việc được hiển thị năng động bằng màn hình kỹ thuật số raster. Sau khi thiết lập các yêu cầu mài, chương trình có thể tự động hoàn thành việc mài vòng ngoài của bề mặt con lăn và các khe lỗ khác nhau.

Máy CNC sử dụng hệ thống điều khiển số Siemens, tương ứng để điều khiển bộ nạp khung bánh xe và chuyển động của bàn làm việc. Vị trí của khung bánh xe và bàn làm việc thông qua phản hồi chính xác của bộ mã hóa động cơ. Sau khi chuẩn bị tốt chương trình mài, chương trình có thể tự động hoàn thành việc mài vòng ngoài của bề mặt con lăn và các khe lỗ khác nhau.

Trục lõi tăng được lắp đặt trên trục chính của giá đỡ đầu máy. Đặt vòng con lăn lên trục lõi tăng, thắt chặt vít khóa ở cuối trục lõi tăng bằng tay, bạn có thể hoàn thành việc lắp đặt tự định tâm, buộc vòng con lăn được xử lý trên trục lõi của máy.

Trục chính của bánh xe mài sử dụng vòng bi lăn có độ chính xác cao và bôi trơn và làm mát bằng bể dầu kín hoàn toàn của hộp độc lập, và thiết bị phát hiện nhiệt độ trục chính được lắp đặt để hiển thị sự thay đổi nhiệt độ trục chính trong thời gian thực và phản hồi nhiệt độ giám sát toàn bộ quá trình của hệ thống. Đảm bảo tuổi thọ của trục chính. Cũng đảm bảo độ chính xác quay trục chính cao, độ cứng lớn, tuổi thọ vòng bi dài và các tính năng tuyệt vời khác.

Hướng dẫn chuyển động của bàn làm việc và khung bánh xe cát đều được hỗ trợ bởi hướng dẫn lăn tuyến tính loại tải nặng có độ chính xác cao. Hệ số ma sát động tĩnh của phụ hướng dẫn lăn chính xác và chặt chẽ là nhỏ, độ nhạy cao, hoạt động ổn định và đáng tin cậy. Tuổi thọ dài, bảo trì đơn giản và các tính năng khác. Cả khung bánh xe mài và bàn làm việc đều sử dụng động cơ servo, được điều khiển bởi thanh dây không có độ chính xác cao được kết nối trực tiếp, do đó, độ chính xác truyền dẫn cao và không có khoảng cách ngược lại, chuyển động của chúng có thể được hoàn thành tự động bằng điều khiển chương trình, cũng có thể điều chỉnh trạng thái làm việc theo thời gian thực bằng chức năng DRF của bánh xe điện tử.

Việc làm sạch chất làm mát của máy công cụ này sử dụng bộ lọc băng giấy. Hiệu quả lọc là tốt. Nó vừa đảm bảo độ sạch của chất làm mát, vừa cải thiện đáng kể hiệu quả mài.

Thông số kỹ thuật:
